壓鑄件結構要素之圓角
發布日期：2014-09-11
瀏覽次數：1695
圓角可使金屬液流動順暢，改善充型特性，有利于氣體排出。
而尖角設計會產生應力集中，導致裂紋缺陷。鑄件上的尖角，對應于模具也是尖角，同樣易造成型腔尖角部位易損。圓角設計形式及尺寸見圖4-22、表4-5

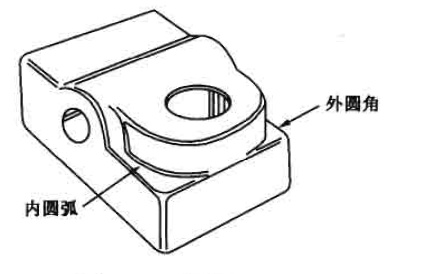

圖4-22 內圓弧和外圓角

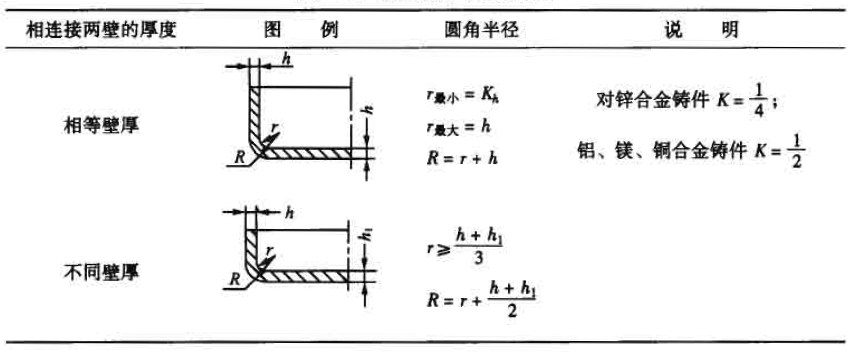

表4-5 鑄造圓角半徑的計算
